Клапаны ПОПЛАВКОВЫЕ SAT3
Клапаны ПОПЛАВКОВЫЕ SAT3
ОПИСАНИЕ:

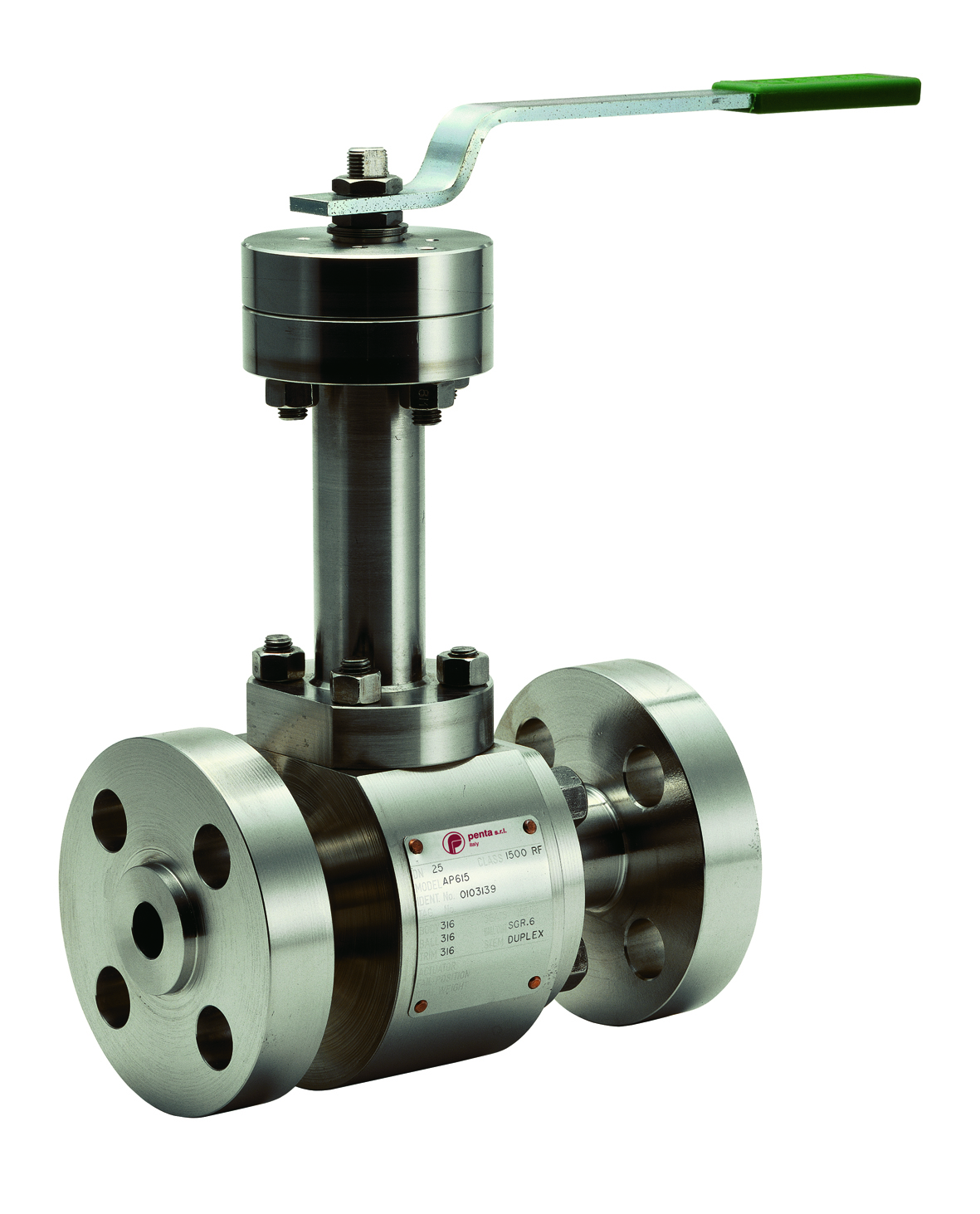

Шаровой клапан с металлическими седлами для абразивных сред.

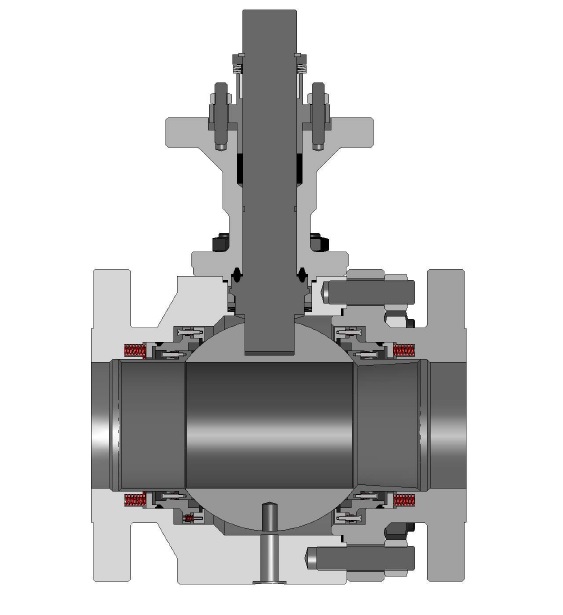

Модель Sat3 является эволюционной в проектной типологии SAT благодаря установке двух колец
(т.н. скребков) снаружи и внутри седел.
Задачей колец-скребков является:
– очистка поверхности шара в процессе работы
– защита седел от абразивного воздействия твердых частиц, содержащихся в жидкости
– предотвращение заклинивания твердых частиц между шаром и седлами, вызывающего блокировку клапана
– уменьшение количества загрязнений, способных накапливаться в полости корпуса клапана.
Уплотнения стержня с динамической нагрузкой.
Данный шаровой клапан для абразивных сред снабжен металлическими седлами из ПЕНТАФИТА, что позволяет получать шаровые клапаны с металлическим уплотнением и полностью БЕЗ УТЕЧЕК для эксплуатации при рабочих температурах до 700°C.
Особые характеристики упругопластичности материала седел PENTAFITE и полностью болтовая конструкция гарантируют простоту обслуживания и не требуют проведения операций по подгонке запасных седел и шаров.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- КОНСТРУКЦИЯ с плавающим шаром, полнопроходной, с разъемным корпусом
- ДИАПАЗОН РАЗМЕРОВ DN 1/2” – DN 6”
- КЛАСС ДАВЛЕНИЯ ANSI 150-1500 (с ограничением диаметра) PN 10-250
- ДИАПАЗОН ТЕМПЕРАТУР - 50°C / +720°C
- СТАНДАРТНАЯ КОНСТРУКЦИЯ ASME B16.34 / EN 1626 / API 6D / BS 6364 / ASME VIII DIV.1 EN 12516-1
- СТРОИТЕЛЬНАЯ ДЛИНА ASME B16.10 / EN 558
- КОНЦЕВЫЕ ЭЛЕМЕНТЫ ASME B16.5 / EN 1092-1 / DIN 2633-34-35-36-37 / GOST 54432 / GOST 12815
- MATEРИАЛ КОРПУСА A105 / A350 LF2 / AISI 316 / AISI 304
- ГЕРМЕТИЧНЫЕ СЕДЛА PENTAFITE / CRC / WC / ST6
- УСТАНОВКА ISO 5211 по запросу
- КЛАСС ГЕРМЕТИЧНОСТИ ASME B16.104 / FCI 70-2 Cl. VI / API 598 Cl. A / GOST 54808 Cl.A/ ISO 5208 / EN 12266-1
